SP218U-PCB

8 fach Verteiler und Verstärker

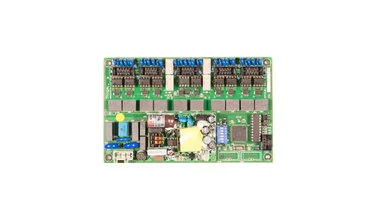

Der  SP218pcb ist ein Signalverstärker mit 2 Eingängen und 8 Ausgängen. Alle  Ein- und Ausgänge sind durch Optokoppler und eine spezielle  Stromversorgung galvanisch getrennt. Der SP218 verarbeitet alle  direktionalen, an die RS485 Konvention angelehnten Schnittstellen  (DMX512, AVAB, PALS, ...) Die oben abgebildete Version des SP218 kann  als 8fach Split mit zwei selbsterkennenden Eingängen oder als zwei  völlig entkoppelte 4fach Splits betrieben werden. Alle Ein- und Ausgänge  sind nach RS485 mit 120R terminiert. Beide Eingänge verfügen über eine  Signal LED. Auf der Platine integriert - ein Netzteil für beliebige  Netzspannungen zwischen 100 und 250V. Durch zwei einfache Schalter kann  zum Einen die automatische Erkennung der Eingänge im 1 in 8 Betrieb  deaktiviert und zum Anderen die Splitkonfiguration 1 in 8 bzw. 2x 1 in 4  um-
geschaltet werden.
Zusammenfassung der Eigenschaften:
  • vollständige  elektrische Trennung aller Ein- und Ausgänge (durch Optokoppler und  spezieller Stromversorgung) nach Empfehlung DIN 56930-2 Punkt 4.2.3
  • Ein- und Ausgänge sind mit Wellenwiderstand 120 ohm abgeschlossen
    DIN 56930-2 Punkt 4.2.3
  • zwei Eingänge mit automatischer Signalumschaltung (Havarie)
  • DMX512, AVAB, PALS ,... Signalverarbeitung
  • wahlweise 1 DMX Linie in 8 Ausgänge oder 2 DMX Linien in je 4 Ausgänge
  • Netzbetrieb von 100 bis 250V
Bauform:

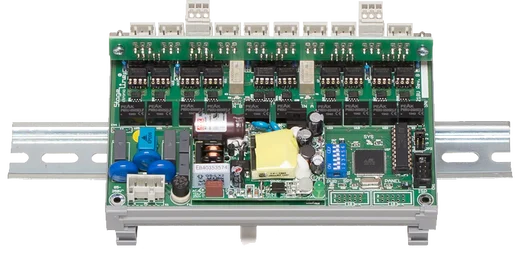

als Platine zur Selbstmontage und auf Kartenträger für Hutschienen-Montage

Größe: 100 x 160 x 28 mm
Gewicht: ca. 210g
