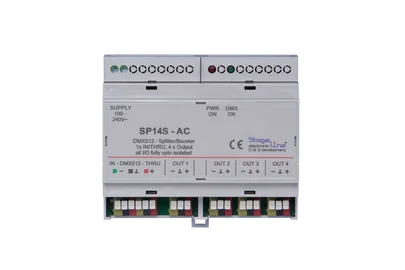

Splitter/Booster SP14S-AC
Betriebsarten Kurzinformation
1x DMX512 Eingang mit THRU
4x DM512 Ausgänge, vollständig elektrisch isoliert
Alle Anschlüsse mit großen Fahrstuhlklemmen bis 2,5²mm
Betriebsspannung 100 – 240V~/=
Hutschienengehäuse (6TE)
Maße (LxBxH): 106,25 x 90,2(ohne Verriegelung) x 57,5 mm
Gewicht: 222g
Der SP14S-AC ist ein DMX512 Splitter & Booster im Hutschienengehäuse. Er verteilt und verstärkt eine DMX512 Linie in 4 neue, vollständig gegeneinander isolierte Linien. Die Standardversion benötigt eine Netzspannung zwischen 100 – 240V ~/=.

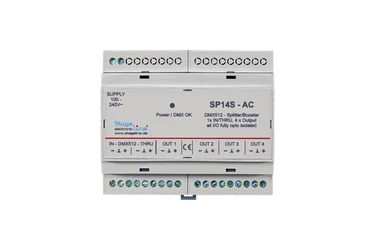

Mit der neuen Revision des SP14S-AC sind auf vielfachen Wunsch alle Anschlüsse mit großen bis 2,5²mm Drahtstärke fassenden Fahrstuhlklemmen ausgestattet worden. Desweiteren befindet sich die Signal-/Power- Anzeige jetzt auf der Frontblende des SP14S-AC.
Arbeitsweise:
Das DMX512 Signal wird bereits am Eingang elektrisch durch Trafo und Optokoppler vom gesamten Schaltungsteil entkoppelt. An dieser Stelle wird das Eingangssignal mittels µController auf ein gültiges DMX512 Protokoll überprüft und entsprechend angezeigt. Jetzt gelangt das Signal für jeden der 4 Ausgänge, über Optokoppler und Trafo zu den Ausgangsverstärkern und von dort an die Anschlussklemmen.
Jeder Ausgang kann jetzt wieder mit garantierten 32 genormten DMX-Lasten (DMX512 Empfängern) belastet werden.
