Splitter/Booster SP12

Der SP12 ist ein DMX512 Schnittstellen Verteiler und Verstärker.

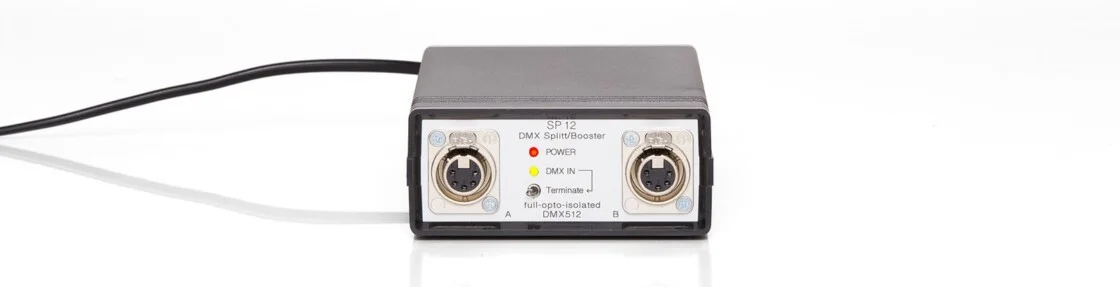

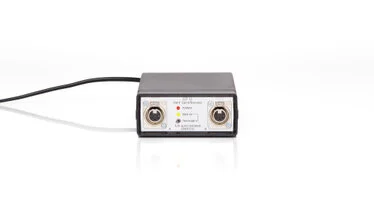

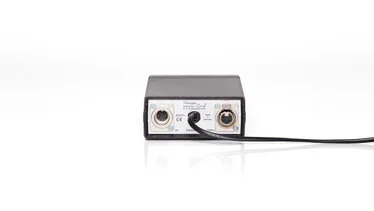

Das zu verstärkende DMX Signal wird auf der Rückseite IN angeschlossen und kann an der THRU Buchse weitergeführt werden. IN und THRU sind 5polig verbunden. Auf der Frontseite befinden sich zwei DMX512 Ausgänge die untereinander und vom Eingangssignal, vollständig elektrisch getrennt sind (Optokoppler). Ebenfalls auf der Front sind zwei LED’s, für die Betriebsbereitschaft (rot) und den DMX512 Eingang (grün). Ist kein korrektes DMX-Signal vorhanden (echte Auswertung), blinkt die grüne  LED.

Schnittstellenkabel, wie DMX512, müssen am Ende durch einen  passenden Widerstand elektrisch  abgeschlossen (terminiert) werden. Ist  der SP12 als letztes Gerät an  einer DMX- Linie, kann man mit dem  Schalter Terminate ein Abschlusswiderstand zuschalten. ! Wichtig: den Abschlusswiderstand nicht einschalten wenn der Ausgang THRU angeschlossen ist. Die Schnittstellen sind galvanisch getrennt und verwenden standard RS485 Sende- und Empfangsbausteine. Eine Sicherung 160mA träge, Bauform TR5, befindet sich im Gerät.
Bauform:
Maße: 200 x 110 x 50 mm
Gewicht: 700 g
Netzanschluss: 230V, 3 Watt

UL94V-0 Kunststoffhalbschalengehäuse
