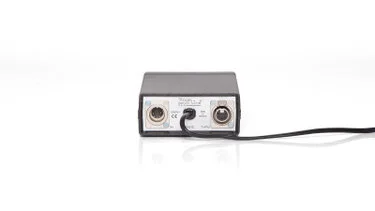

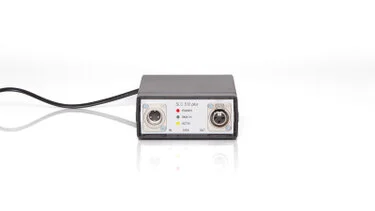

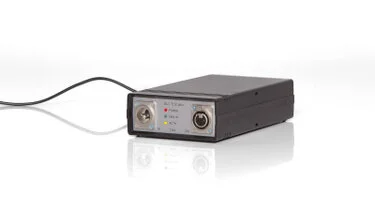

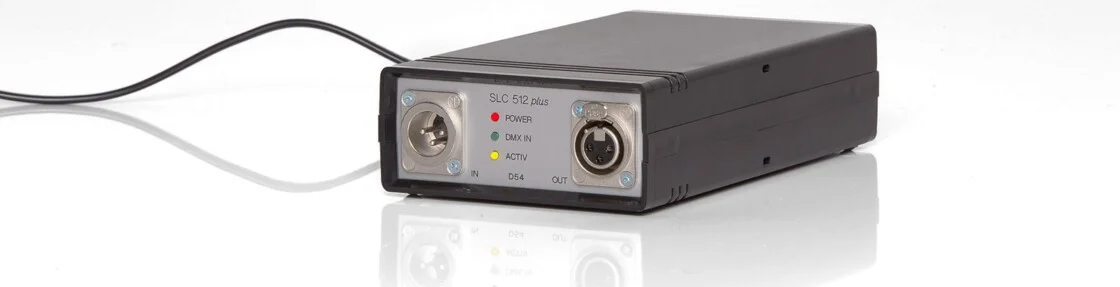

Protokollwandler SLC 512plus

DMX512 nach D54 (Strand Lighting)
Der SLC512plus wandelt das digitale DMX512 Protokoll in  das analoge Zeitmultiplexprotokoll D54 der Firma Strand Lighting.
Sie haben so die Möglichkeit Lichtstellpulte mit DMX512 Schnittstelle problemlos mit Ihren vorhanden Dimmern und Demultiplexern zu betreiben.
Gerade in Theatern lassen sich durch den SLC512p, bei der meist  großen Anzahl von Dimmern, enorme Kosten einsparen.
Reicht eine D54 Linie mit ihren maximal 384 Kanälen nicht aus,  kann ein zweiter SLC512plus per internem Jumper (Kurzschlussbrücke) auf die Startadresse 385 eingestellt werden und so die restlichen 128 Kanäle für eine zweite D54 Linie zur Verfügung stellen.
Weiterhin ist der SLC512p in der Lage eine D54 Linie zu Überwachen und bei Ausfall des Signals, eine vorher per DMX512 gespeicherte  Stimmung, auf der D54 Linie zu senden.
Zusammenfassung der Eigenschaften:
  • vollständige galvanische Trennung beider Schnittstellen
  • 2 Startadressen: 001 und 385
  • DMX512 Zwischenspeicher (512Bytes)
  • durchschleifbares DMX512 Signal, 5polig
  • durchschleifbares D54 Signal mit Ausfallüber-wachung
  • sendet D54 Protokoll nach Issue2 (letzter Stand), wahlweise D54 Issue1
Arbeitsweise:
Der SLC512plus speichert kontinuierlich die empfangenen DMX512  Daten, jeweils einen Datensatz von max. 512 Kanälen.
Diese gespeicherten Daten werden bei Ausfall des DMX512-Signals  (nach 1s) oder ohne DMX, bei Ausfall eines durchgeschliffenen D54-Signals als  statisches Bild (Cue) auf der D54 Linie gesendet.
Bedingt durch die maximale Übertragungskapazität des D54  Protokolls werden von den 512 möglichen DMX- Kanälen nur die ersten 384 nach D54 umgewandelt. Für eine vollständige Nutzung des DMX512 kann im SLC512p ein Jumper  (Kurz-schlussbrücke) geschlossen werden, dann beginnt die Übertragung nach D54  erst ab dem 385sten DMX Kanal.

Maße: 200 x 110 x 50 mm
Gewicht: 900 g
Farbe: Gehäuse schwarz, Front- &  Rückplatte farblos eloxiert mit gravierter Beschriftung.
Gehäusematerial: UL94V-0
