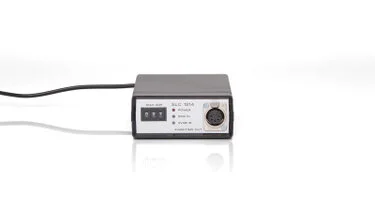

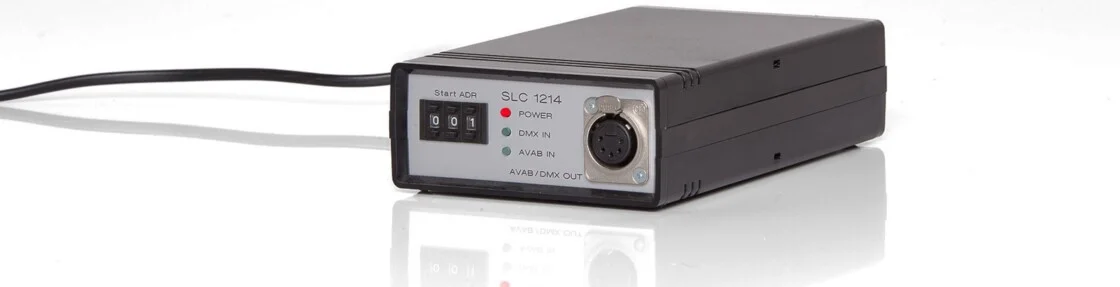

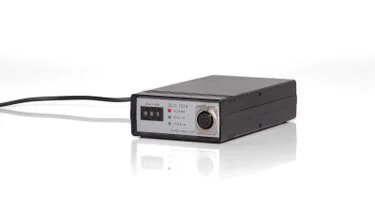

Protokollwandler SLC 1214

AVAB nach DMX512, DMX512 nach AVAB
Der SLC1214 übersetzt wahlweise vom AVAB (931214) zum DMX512 Protokoll oder umgekehrt vom DMX512 zum AVAB Protokoll.
Auf  Grund der elektrischen Verwandtschaft beider Protokolle kann der  SLC1214 am selben Eingang beide Signale selbständig erkennen und in das  andere wandeln.
Mit dem SLC1214  Protokollwandler können Sie sowohl bestehende AVAB Dimmer mit neuer  DMX512 Technik (auch bei voller DMX Geschwindigkeit) weiter Betreiben als auch aktuelles DMX512 Equipment mit vorhandenen AVAB  Lichtstellpulten bedienen.

Um eine  genaue Auswahl der zu übertragenden Kanäle von einem ins andere  Protokoll zu ermöglichen, verfügt der SLC1214 über einen  2-Tastkodierschalter zur dezimalen Eingabe der Startadresse. Diese gilt  für beide Übertragungs-Richtungen.

Prinzipbedingt  können mit dem AVAB 256 Kanäle und mit dem DMX512 Protokoll 512 Kanäle  übertragen werden. Entsprechend lassen sich aus einer DMX512 Linie zwei  AVAB Linien zu je 256 Kanälen erzeugen. Auf Anfrage lässt sich der  SLC1214 auch zum Zusammenfassen von zwei AVAB Linien zu einer DMX512 Linie umrüsten.
Zusammenfassung der Eigenschaften:
  • vollständige galvanische Trennung beider Schnitt-stellen
  • automatische Erkennung beider Protokolle
  • optische Anzeige für das erkannte Eingangs-protokoll
  • Startadresse - dezimal über 2-Tastkodierschalter einstellbar

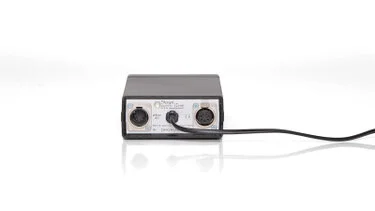

  • durchschleifbares DMX / AVAB Signal, 5polig
  • Verarbeitung von 1 und 2 Sync. AVAB

  • Maße: 200 x 110 x 50 mm
    Gewicht: 700 g
    Farbe: Gehäuse schwarz, Front- & Rückplatte farblos eloxiert mit gravierter Beschriftung.
    Gehäusematerial: UL94V-0
