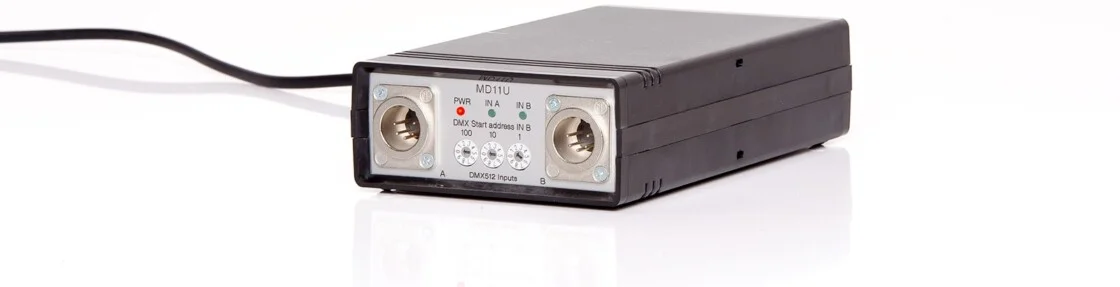

Merger MD 11U
Der MD11U ist ein DMX512 Merger, der zwei DMX512 Linien per HTP, LTP oder exklusiv zu einer Linie verknüpfen kann, das Ergebnis aber an zwei unabhängigen Ausgängen zur Verfügung stellt. Sofern die Drehkodierschalter auf 000 oder 001 stehen wird Kanal 1 Linie B mit Kanal 1 Linie A verknüpft, andernfalls beginnt die Verknüpfung des Kanal 1 der Linie B ab dem eingestellten Adressoffset mit der Linie A.
Desweiteren kann der MD11U als Havarie-Umschalter genutzt werden wobei es frei wählbar ist, ob Linie A oder Linie B den Vorrang hat sobald die andere Linie ausfällt.
In einer anderen Betriebsart ist es im Merge-Betrieb möglich nur einen bestimmten Adressbereich aus der Linie B mit der Linie A zu verknüpfen.
Als Besonderheit hat der MD11U noch ein ReTimer integriert, mit dem das DMX512 Timing an den DMX512 Ausgängen wahlweise an A oder und B verändert werden kann.
Zusammenfassung der Eigenschaften:
• Havarie-Umschaltung, A oder B Vorrang
• Retimer
• Ein- & Ausgänge sind galvanisch voneinander getrennt
• Beide Eingänge des MD11U sind bereits mit 120ohm terminiert
• Bei Stromausfall liegt Eingang A direkt am Ausgang
• DMX512 Durchlaufverzögerung max. 1 Frame.
(Abhängig vom Timing des Eingangssignals)
Timing | IN A oder IN B | IN A und IN B |
Break | 95 µs | 95 µs |
MAB | 18 µs | 25 µs |
B2B | 28.1 ms | 30.8 ms |
Upd/s | 35 | 32 |
Maße: 200 x 110 x 50 mm
Gewicht: 820 g

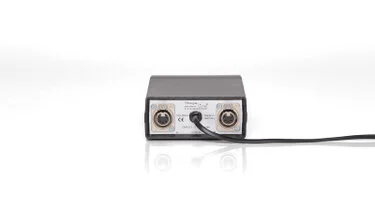

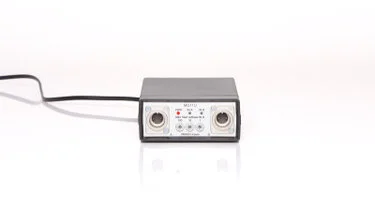

Farbe: Gehäuse schwarz, Front- & Rückplatte farblos eloxiert mit gravierter Beschriftung.
