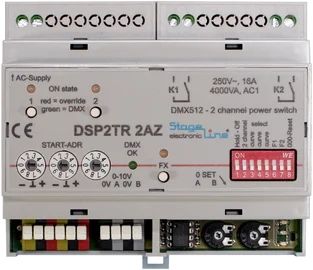

Schaltpacks DSP2TR-2AZ
Das DSP2TR-2AZ ist ein DMX512 gesteuertes Spezialschaltpack mit zwei analogen 0-10V Ausgängen. Das Besondere dieser Schaltung besteht zum einen darin, hohe Einschaltstromimpulse, wie sie oft bei elektronischen Netz- / Vorschaltgeräten in LED-Anwendungen zum Einsatz kommen, durch kontrolliertes Einschalten im Netzspannungs-Nulldurchgang, deutlich zu reduzieren. Dadurch lassen sich oft mehr Vorschaltgeräte / (steuerbare) Netzgeräte an einem Sicherungsautomaten betreiben als es ohne Reduzierung der Einschaltstromspitzen möglich wäre.

Durch ein präzises Timing und Zuschalten eines Relais, entsteht auch bei größeren Leistungen keine nennenswerte Abwärme in der Schaltung. Für den Fall, dass beide Kreise gleichzeitig angesteuert werden, schaltet K2 erst ca. 30ms nach K1 ein.

Die zweite Besonderheit ist, dass die 0 bis 10V Ausgänge zur Ansteuerung von Vorschaltgeräten oder Netzgeräten auf echte 0,0V am EVG / am Ende der Steuerleitung eingestellt werden können.

Bei Bedarf kann ein vollständiger DMX512 Rahmen per DMX512 oder manuell im DSP2TR2A gespeichert werden. Diese Szene kann bei Ausfall der DMX512 Linie ausgegeben oder als Vorgabe für die Verwendung ohne DMX512 Ansteuerung verwendet werden.

Zusammenfassung der Eigenschaften:
• Relais- und Triac- Schaltungstechnik
• Schaltleistung 250V ~/16A
• 2 analoge 0-10V/20mA Ausgänge (Quelle/Senke)
• Lineare oder logarithmische Kurve für die 0-10V
• 4 DMX Adressen (2x Schalt 2x 0..10V) oder kombiniert mit Schalthysterese
• Fahrstuhlklemmen für Netzspannung und farbig kodierte Käfigzugfederklemmen für alle Drahttypen für DMX512 und 0-10V.
• programmierbare DMX512 Szene abrufbar
• Testbetrieb
• Maße (LxBxH): 106,25 x 90,2 (ohne Verriegelung) x 57,5 mm
• Gewicht: 270g
