Schaltpacks DSP2-ST / DSP2-DT
Betriebsarten Kurzinformation

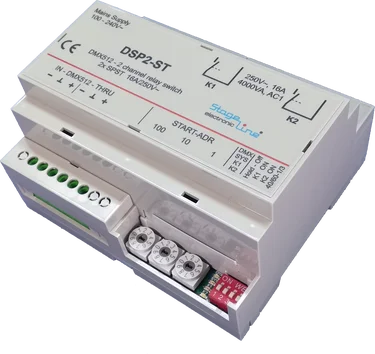

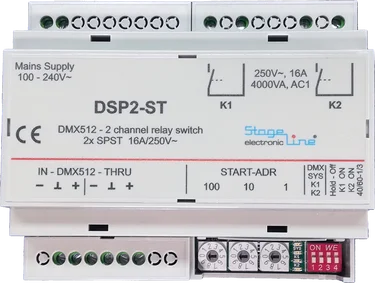

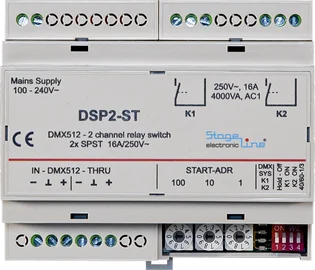

DSP2-ST = 2 Relais Kanäle mit Schließern 250V~/16A

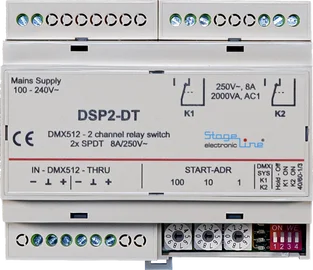

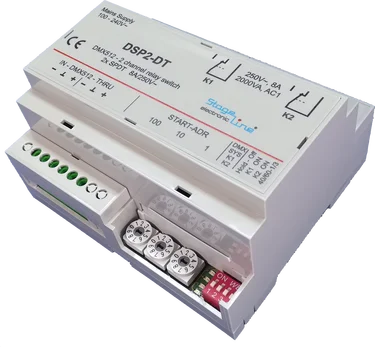

DSP2-DT = 2 Relais Kanäle mit Wechslern 250V~/8A
Separates, manuelles Einschalten der Relais
Bistabile Schaltfunktion der Relais schaltba
TS-35 DIN-Schienenmontage
Fahrstuhlklemmen bis 2,5²mm für Netzanschluss, Last und DMX512
Maße (L x B x H): 106 x 90 x 58
Gewicht: -ST = 240g -DT = 211g
Das DSP2 ist ein DMX512 gesteuertes 2 Kanal Relaismodul im Hutschienengehäuse für TS-35 Montage.
Alternativ steht das DSP2 als -ST mit 2x 16/70A, 250V~ Schließern oder als -DT mit 2x8/30A Umschaltkontakten zur Wahl.
Die EIN/AUS Schalthysterese liegt zwischen 153 Digits / 60% (EIN) und 101 Digits / 40% für AUS. Die Relais können einzeln manuell eingeschaltet werden und als Sonderfunktion steht ein bistabiles Schaltverhalten der Relais zur Auswahl. Alle Betriebsarten werden über die drei Drehkodierschalter bzw. den 4fach DIP-Schalter ausgewählt.
Das DSP2 ist eine preiswerte Variante unseres DSP2A / DP3A, ohne 0-10V Ausgang.
