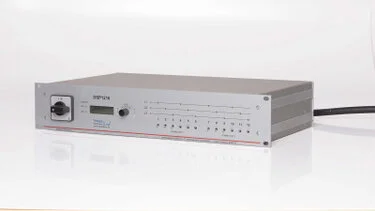

Schaltpack DSP 1216 B
12 Kanäle, 20A Schaltkontakter
3 Phasen Wechselstrom 400V/16A
Betrieb auch mit nur einer Phase
manuelle Kanalschalter auf der Front
LED – Anzeige je Kanal
LED – Anzeige je Phase
Netzfilter für Steuerung und Last
Netztrennschalte
Testfunktionen
vollständig elektrisch (Optokoppler) isolierte DMX512 Schnittstelle
Bauform: 19"(483mm) 2HE, 330mm Tief
Gewicht: ca. 5,1 Kg

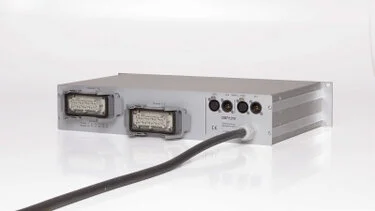

Das DSP1216 ist ein DMX512 gesteuertes Relais Schaltpack, dass in seiner Basisversion mit einem Drehstromanschluss für 16A ausgelegt ist. Die Relaiskontakte sind für Dauerstrom bis 20A und Einschaltstromstöße bis 70A ausgelegt, so dass Sicherungen in den Lastkreisen nicht notwendig sind. Das DSP1216 verfügt weiterhin über einen 3-Phasen Netzschalter der Steuer- und Laststromkreis EIN- bzw. Ausschaltet. Als Besonderheit ist das DSP1216 u.a. mit einem 4Leiter-Netzfilter ausgestattet über das der komplette Betriebs- und Laststrom geführt wird. Die 12 Kanäle des DSP1216 sind zu je 4 auf die drei Netzphasen aufgeteilt (L1= 1-4, L2= 5-8, L3= 9-12). Fällt eine Phase aus, sind auch die betroffenen Kanäle ohne Spannung.

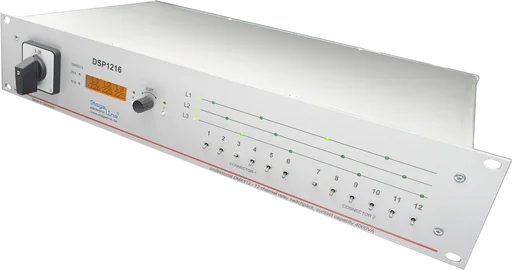

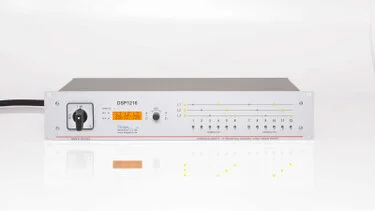

Das DSP1216 funktioniert aber weiterhin, auch mit nur einer Phase. Direkt neben dem Netzschalter zeigen 3 LED’s an ob alle Phasen vorhanden sind. Eine „Control“- LED überwacht die internen Betriebsspannungen und mittels drei Drehkodierschaltern können DMX- Startadresse [001-512], Testmodes zur manuellen Überprüfung einzelner Kanäle [901-920] und optionale Sonderfunktionen (z.B. Mute [000]) eingestellt werden. Die Signal / Status LED zeigt mittels diverser Blinkmodi an, dass ein DMX512-Signal erkannt wird (Dauer an) bzw. fehlt (blitz) oder ein Testmode eingeschaltet ist (blinkt). Eine Gruppe von 12 LED’s und Kippschaltern dienen zur Kontrolle und manuellen Beeinflussung der einzelnen Kanäle. Leuchtet die LED eines Kanals, ist dieser eingeschaltet - entweder durch DMX512, Testmode oder Kippschalter (override). Die Kippschalter haben Vorrang vor allen Betriebsarten (auch Mute 000).
