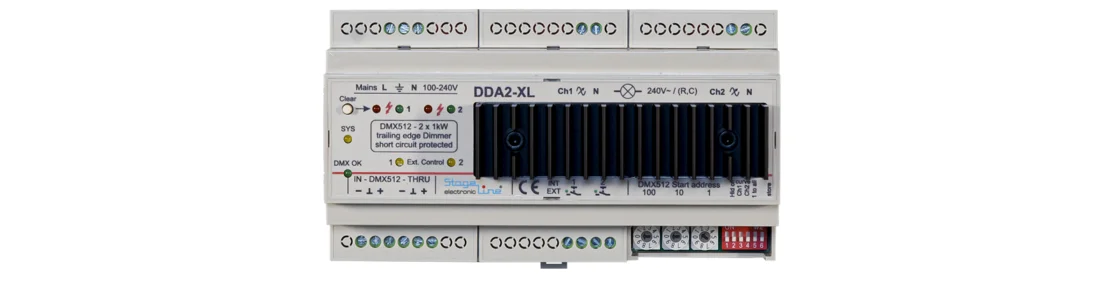

Dimmer DDA2-XL

Der DDA2-XL ist ein DMX512 gesteuerter 2 x 1000W / 1x 2,5kW phasenabschnitt Dimmer mit speziellen Eigenschaften für LED-Filamentlampen für direkte Netzspannungs-versorgung, Halogen- und andere Glühlampen.
Die XL Serie verfügt über eine elektronische Kurzschlusssicherung je Kanal und hat alle Anzeigen und einen Taster für die Kurzschlussquittierung auf der Frontblende.
Durch unsere spezielle Schaltungstechnik und der Verwendung modernster Bauelemente benötigt der DDA2-XL keine Mindestlast und die Verlustleistung bei Volllast (2x 1kW) konnte auf ca. 7W reduziert werden wodurch der DDA2-XL ohne Lüfter auskommt.

Speziell für die Verwendung von LED-Filament Lampen können am DDA2-XL, je Kanal, ein eigener Startwert, ein oberer Grenzwert sowie eine  Steuerkennlinie eingestellt werden. Dadurch lassen sich LED-Filament Lampen über den gesamten DMX512 Wertebereich von 0-255 digit dimmen.

Zwei Steuereingänge ermöglichen die manuelle Bedienung der Dimmerkanäle, mit EIN- und Ausschalten oder Dimmen.

Auf der Frontblende gibt es Anzeigen für Netzspannung vorhanden, ein gültiges DMX512 Signal und je eine LED pro Kanal die proportional zur eingestellten Helligkeit leuchtet und eine LED für die Kurzschlussanzeige.

Die DMX512 Startadresse, der Testbetrieb, die Dimm-Charakteristik und alle Offseteinstellungen werden über drei Drehkodierschalter und einen DIP-Schalter konfiguriert. Bei DMX512 Ausfall kann zischen DMX-Hold und Abruf einer Szene ausgewählt werden.

Zusammenfassung der Eigenschaften:

  • 2-Kanaldimmer für LED-Fadenlampen, -Ketten und Glühlampen
  • 2x 1000W / 1x 2,5kW ohne Lüfter
  • Helligkeitssteuerung von 0 bis 100%, keine Mindestlast
  • Alle Lampen auch LED-Fadenlampen können über den gesamten DMX512 Wertebereich von 0-255 digit gedimmt werden
  • Elektronische Kurzschlusssicherung je Kanal
  • Externe Steuereingänge für Ein/Aus und Dimmen
  • Fahrstuhlklemmen bis 2,5² für Netz- & Lastanschluss & DMX512
  • DMX512 Startadresse und Testbetrieb über Drehkodierschalter
  • Maße (LxBxH): 160 x 90 (ohne Verriegelung) x 80 mm
  • Gewicht: 470g
