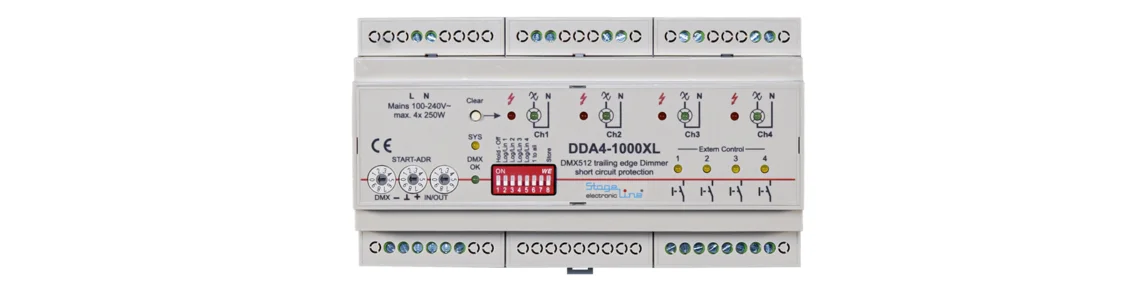

DDA4-1000XL

Der DDA4-1000XL ist ein DMX512 gesteuerter 4 x 250W phasenabschnitt Dimmer mit speziellen Eigenschaften für LED-Fadenlampen für direkten Netzspannungsversorgung, Halogen- und andere Glühlampen.

Die XL Serie verfügt über eine elektronische Kurzschlusssicherung je Kanal und hat alle Anzeigen und Bedienelemente auf der Frontblende. Die XL Serie ersetzt die Vorgängerversion DDA4, DDA4-800 und DDA4-1000.

Durch unsere spezielle Schaltungstechnik und der Verwendung modernster Bauelemente benötigt der DDA4-1000XL keine Mindestlast und die Verlustleistung bei Volllast konnte auf 3,5W reduziert werden wodurch der DDA4-1000XL ohne externen Kühlkörper und Lüfter auskommt.

Speziell für die Verwendung von LED-Filament Lampen können am DDA4-1000XL je Kanal, ein eigener Startwert, ein oberer Grenzwert sowie eine Steuerkennlinie eingestellt werden. Dadurch lassen sich LED-Filament Lampen über den gesamten DMX512 Wertebereich von 0-255 digit dimmen.

Vier Steuereingänge ermöglichen die manuelle Bedienung der Dimmerkanäle, mit EIN- und Ausschalten oder Dimmen.
Es gibt Anzeigen für Netzspannung vorhanden, ein gültiges DMX512 Signal, eine LED pro Kanal die proportional zur eingestellten Helligkeit leuchtet und je eine LED für die Kurzschlussanzeige.

Die DMX512 Startadresse, der Testbetrieb, die Dimm-Charakteristik und die Offseteinstellungen werden über drei Drehkodierschalter und einen DIP-Schalter konfiguriert. Bei DMX512 Ausfall kann zischen DMX-Hold und Abruf einer Szene ausgewählt werden.


Zusammenfassung der Eigenschaften:
  • 4-Kanaldimmer für LED-Fadenlampen, -Ketten und Glühlampen
  • 4x 250W ohne Lüfter
  • Helligkeitssteuerung von 0 bis 100%, keine Mindestlast
  • Alle Lampen auch LED-Fadenlampen können über den gesamten DMX512 Wertebereich von 0-255 digit gedimmt werden
  • Elektronische Kurzschlusssicherung je Kanal
  • Externe Steuereingänge für Ein/Aus und Dimmen
  • Fahrstuhlklemmen bis 2,5² für Netz- & Lastanschluss & DMX512
  • DMX512 Startadresse und Testbetrieb über Drehkodierschalter
  • Maße (LxBxH): 160 x 90 (ohne Verriegelung) x 80 mm
  • Gewicht: 431g
